电力检测专用专用测试导线包_可配套各种接插件

发布时间:2019-04-10 点击数:17116

测试线包/成套测试线规格报价

DCC系列 | CSX系列 | XYD系列



测试导线线轴

测试导线包 测试导线形式 测试导线包

++DCC-1型 、CSX-1型、XYD-1型电力测试导线包 规格报价(成套包/箱)

名称 规格 长度(M) 色别及数量 总数(支) 两端接插件

电流线

2.1mm2

L

黄、绿、红、黑各2支

8

插拔件(枪形插头)

电压线

1.6mm2

L

黄、绿、红、黑各2支

8

插拔件(枪形插头)

普连线

1.6mm2

L

蓝3支,白1支,棕1支

5

插拔件(枪形插头)

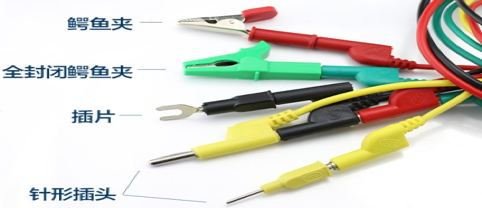

专用夹
(鳄嘴钳)

5mm

——

黄,绿,红,黑各1支

4

带Ø4接插手柄

10mm

——

黄,绿,红,黑各2支

8

带Ø4接插手柄

20mm

——

黄,绿,红,黑各1支

4

带Ø4接插手柄

插 片
(叉子)

4mm

——

黄,绿,红,黑各1支

4

带Ø4接插手柄

6mm

——

黄,绿,红,黑各1支

4

带Ø4接插手柄

8mm

——

黄,绿,红,黑各2支

4

带Ø4接插手柄

针形插头

Ø2mm

——

黄,绿,红,黑各1支

4

带Ø4接插手柄

过渡接柱

7.8×50mm

黄,绿,红,黑各1支

4

两端Ø4孔

测试表笔

Ø10×125mm

红,黑各1支

2

Ø4尾孔

牛津包

(或箱)

290×190×65mm

  黑色

1只

5米/10米为ABS防水箱

序号

型号

线长

整套价格

1

 DCC-1.0

L=1米

240元

2

 DCC-1.5

L=1.5米

280元

3

 DCC-2.0

L=2米

300元

4

 DCC-2.5

L=2.5米

350元

5

 DCC-3.0

L=3米

400元

6

 DCC-3.5

L=3.5米

450元

7

 DCC-5.0

L=5米

500元

8

DCC-10

L=10米

1000

++ 技术说明:DCC系列测试线包、测试线箱、测试线轴,是由JBF系列丁晴聚氯乙稀化合物导线(简称丁睛线)加工而成,成品充分利用了丁晴材料耐高温、抗疲劳、不怕磨损、不怕弯折的柔韧性强的特点,配合各式接插件,压塑注型为各种规格的测试线。并按电力测试线现场的具体要求,配备了测试插头、测试夹、测试叉子等组成1套。如 上图——

++ 选型说明:

*  DCC型成套测试线、CSX型成套测试线、XYD型成套测试线,均为我们公司三大拳头产品之一,广泛应用于电力电气电测等各种电测量场合,根据工作内容和作业规范,三种测试线各有用途特点:

*  DCC表示电测设备测试线,该型号测试线主要用于试验室、计量室电测量检测试验使用。

*  CSX表示电气现场测试线,是常规现场用测试线的通称,该型号测试线主要用于电气检测现场。

*  XYD表示仪表电气测试线,该型号测试线涵盖了继保和计量二次回路的所有节点 。

*  上述所有型号的测试线均以单支DCC测试线为基础,型号表达类型,后缀表示规格要(如:DCC-1型规格为1米)
